Giới thiệu

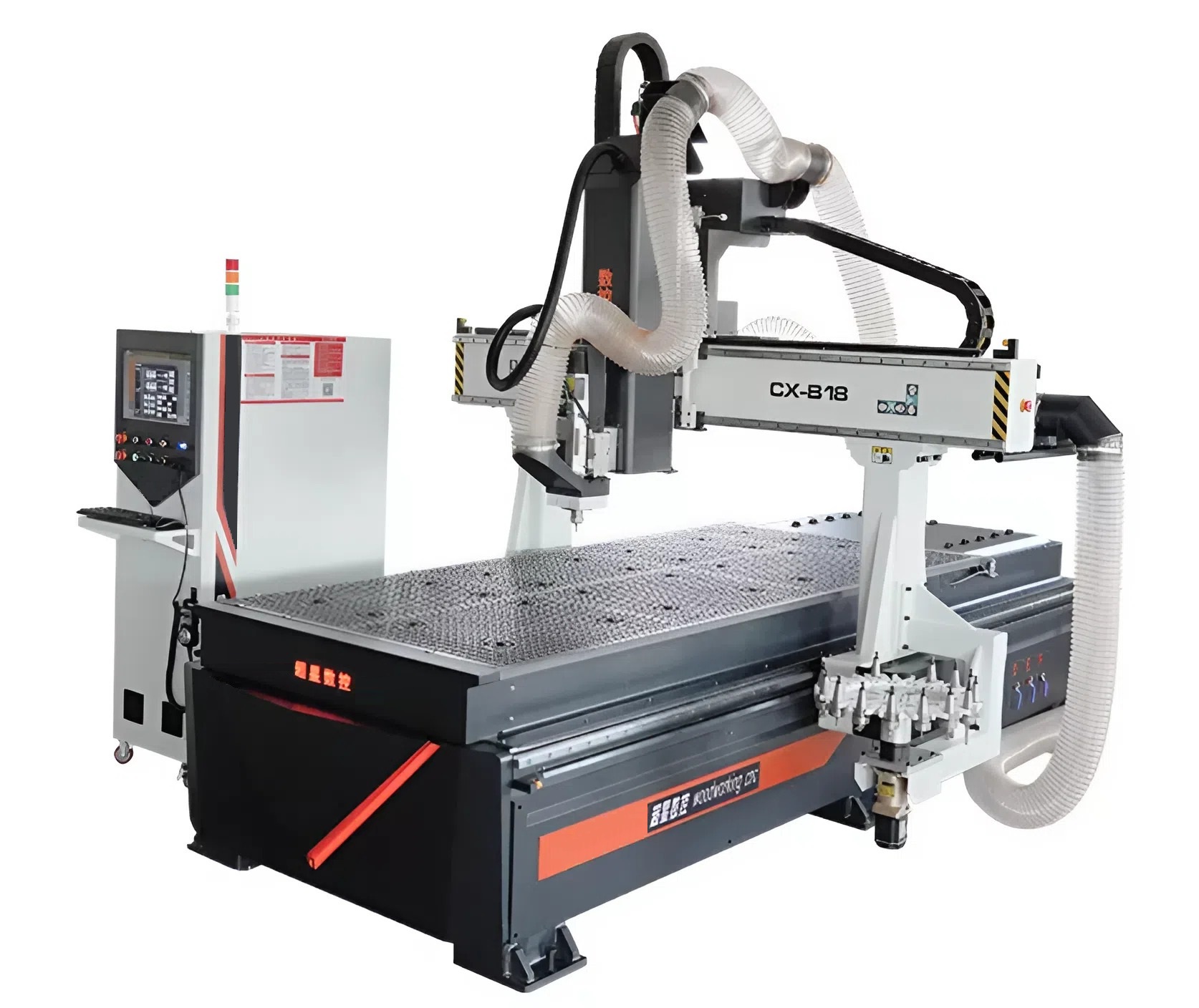

Máy cắt đầu xoay bốn trục B18 được sử dụng để gia công các bề mặt cong của cửa, tường và tủ. Máy sử dụng trục chính cắt HQD công suất 9 kW và hệ điều khiển năm trục, vận hành ổn định. Trang bị ổ chứa dao dạng mâm 16 dao, thay dao nhanh, hiệu suất cao và dung lượng chứa lớn.
Đặc điểm của máy cắt đầu xoay bốn trục
Hệ điều khiển
Sử dụng hệ điều khiển năm trục, có tốc độ xử lý dữ liệu nhanh, vận hành ổn định. Giao diện người–máy hoàn toàn mới, nút bấm trực quan, thao tác nhanh, dễ học và dễ sử dụng; giúp rút ngắn thời gian làm quen thiết bị, đồng thời đảm bảo độ chính xác cao và hiệu quả chi phí tối ưu.
Ổ dao servo
Trang bị ổ dao dạng mâm 16 dao, với các ưu điểm như thay dao nhanh, dung lượng lớn, định vị chính xác cao, kết cấu gọn, độ bền cao, quản lý thông minh và độ an toàn cao; giúp nâng cao đáng kể hiệu suất sản xuất và độ chính xác gia công, đồng thời giảm chi phí vận hành thủ công.
Trục chính cắt
Sử dụng trục chính cắt HQD công suất 9 kW, nổi bật với độ chính xác cao, hiệu suất lớn, độ bền cao, tính đa dụng, bảo trì thấp, tiết kiệm năng lượng và thân thiện môi trường; tích hợp các tính năng thông minh và an toàn, là bộ phận không thể thiếu trong gia công gỗ hiện đại.
Thiết bị điều chỉnh đường chéo:
Trang bị bộ điều chỉnh đường chéo, thuận tiện cho quá trình sử dụng lâu dài. Khi xuất hiện sai lệch đường chéo giữa cổng giàn máy và bề mặt bàn gia công, người vận hành có thể dễ dàng điều chỉnh và cân chỉnh lại cổng giàn.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Model | B18 |
| Hành trình làm việc | 1300 × 2800 × 600 mm |
| Kết cấu thiết bị | Kết cấu ổn định, độ chính xác cao, không biến dạng (xử lý tôi – ram) |
| Trục chính cắt | Trục chính thay dao HQD 9 kW, làm mát bằng không khí |
| Hệ dẫn động servo | Servo AC công suất lớn tùy chỉnh Superstar cho trục X/Y/Z, 1.5 kW |
| Trục Z | Trục Z kèm phanh |
| Hệ điều khiển | Hệ điều khiển 5 trục |
| Hộp giảm tốc | SHIMPO |
| Thanh răng – bánh răng | Thanh răng xoắn mài chính xác cao 1.5M |
| Ray trượt & vít me | Ray + vít me tùy chỉnh
Trục X/Z: ray vuông 25 Trục Y: ray vuông model 30 |
| Thiết bị định vị | Xi lanh định vị tự động độ chính xác cao 3+4, nút bấm định vị một chạm |
| Kết cấu thân máy | Thân máy treo hạng nặng, độ chính xác cao |
| Gia công thân máy | Gia công bằng trung tâm phay CNC 5 mặt cỡ lớn |
| Kết cấu bàn máy | Bàn hút chân không với 6 vùng lớn |
| Thiết kế bàn hút | Hút đa điểm / nhiều rãnh / lực hút đồng đều / hút – nhả tức thì |
| Linh kiện điện | Schneider (Pháp), OMRON (Đức), CHINT (Trung Quốc), v.v. |
| Biến tần | HPMONT 11 kW / 380V + điện trở phanh |
| Cáp nguồn | IGUS nhập khẩu Đức & thương hiệu Trung Quốc cao cấp, cáp đôi vỏ, chống nhiễu & chống uốn |
| Cấp & đẩy phôi | Trang bị con lăn cấp phôi phụ trợ |
| Hệ thống an toàn | Bảo vệ quá hành trình / dừng khẩn cấp / công tắc giới hạn / cảnh báo áp suất khí / che chắn an toàn / ngắt điện khi mở cửa / bảo vệ điện |
| Hệ thống chân không | Đường ống UPVC + ống mềm lõi thép + bố trí toàn bộ bằng PVC |
| Hệ thống hút bụi | Hút bụi nổi + hệ thống hút bụi trung tâm |
| Lắp ráp truyền động | Cố định bằng bu lông cường độ cao cấp 12.9 |
| Lắp ráp tôn vỏ | Vít inox 304 |
| Đảm bảo độ chính xác | Các trục cố định cứng vững, linh kiện chính xác có chốt định vị |
| Dầm máy | Gia công chính xác bằng máy phay giàn CNC 5 mặt |
| Kiểm soát chất lượng | Kiểm soát toàn bộ quy trình: vật liệu – lắp ráp – kiểm tra – xuất xưởng |
| Thử nghiệm máy | Chạy thử & kiểm tra liên tục 72 giờ |
| Tiêu chuẩn máy | Chứng nhận tiêu chuẩn chất lượng CE quốc tế |
