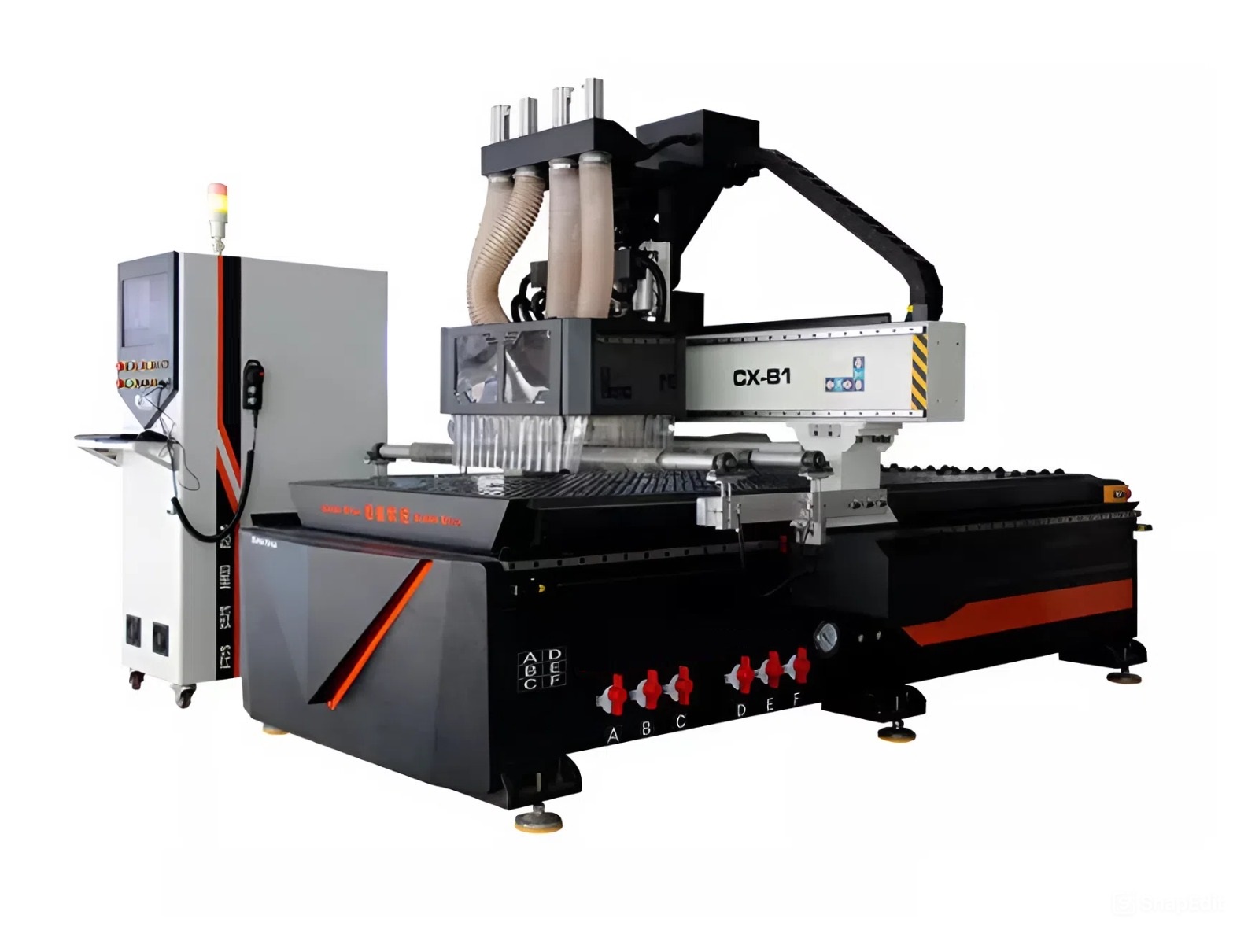

MÁY CẮT GỖ ĐA TRỤC CX-B1

Giới thiệu sản phẩm

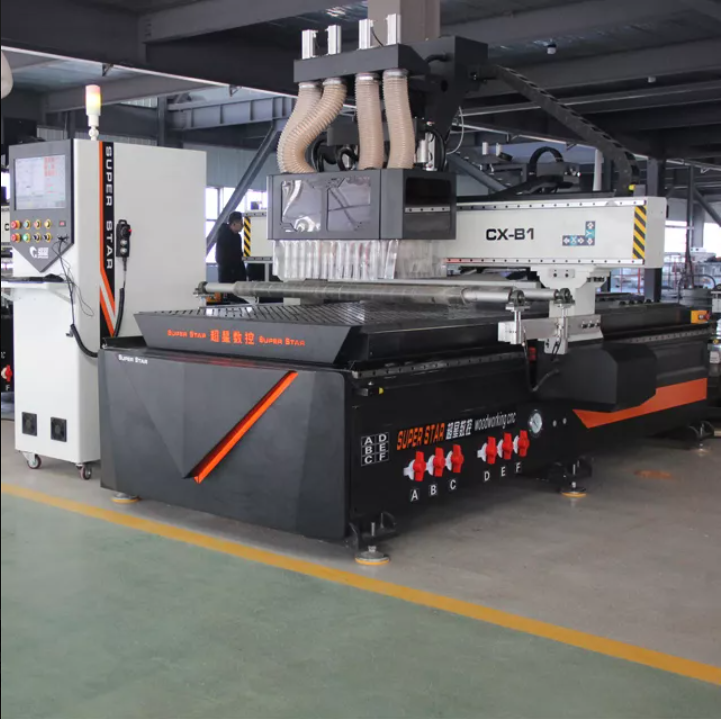

Máy router CNC đa trục CX-B1 là giải pháp sản xuất hiệu suất cao, được thiết kế chuyên dụng cho ngành nội thất dạng tấm và gia công cánh tủ.

Máy được trang bị bốn trục chính làm mát bằng không khí hoạt động độc lập, chuyển đổi bằng khí nén, cho phép thay đổi nhanh giữa các công đoạn cắt, phay rãnh và khắc mà không cần can thiệp thủ công.

Kết cấu khung thép chịu lực giúp giảm rung động, đảm bảo độ ổn định và độ chính xác trong quá trình vận hành.

Thiết bị mang lại hiệu quả tự động hóa tương đương hệ thống thay dao tự động, với chi phí đầu tư hợp lý, phù hợp cho các đơn vị muốn mở rộng sản xuất mà vẫn đảm bảo chất lượng gia công.

Thông số kỹ thuật

Thông số	Quy cách
Model	CX-B1
Hành trình làm việc (X, Y, Z)	1300 × 2500 × 200 mm (có thể tùy chỉnh 1530 / 2040)
Loại trục chính	4 trục chính làm mát bằng không khí (chuyển đổi bằng khí nén)
Công suất trục chính	4.5 kW / 6.0 kW (tùy chọn cấu hình)
Tốc độ trục chính	0 – 18.000 / 24.000 vòng/phút

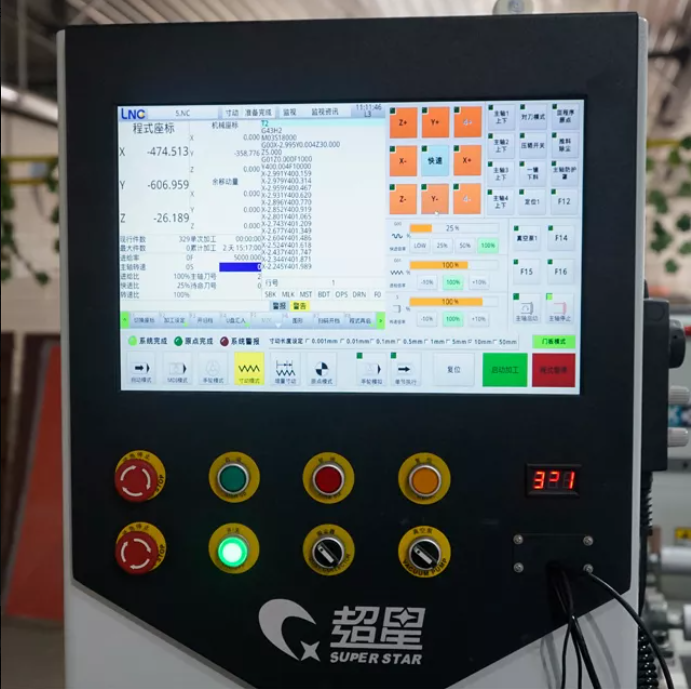

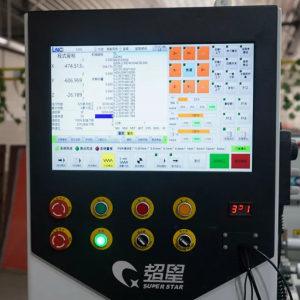

Hệ thống điều khiển	Shanlong / Syntec / LNC (vui lòng xác nhận bộ điều khiển cụ thể)
Động cơ truyền động	Leadshine Hybrid Servo / Yaskawa Servo (vui lòng xác nhận)
Truyền động trục X, Y	Thanh răng – bánh răng xoắn chính xác cao
Truyền động trục Z	Vít me bi TBI (Đài Loan)
Ray dẫn hướng	Ray vuông tuyến tính Hiwin / PMI 25 mm (Đài Loan)
Tốc độ chạy nhanh tối đa	40.000 mm/phút
Tốc độ gia công tối đa	25.000 mm/phút
Mặt bàn làm việc	Bàn hút chân không kết hợp rãnh chữ T
Điện áp làm việc	380V / 3 pha / 50Hz (có thể tùy chỉnh)

Ngành ứng dụng & vật liệu gia công

Ngành nội thất dạng tấm: Tủ bếp, tủ quần áo, cửa trượt, bàn làm việc văn phòng.

Gia công gỗ: Khắc nổi 3D, cắt rỗng trang trí, thùng loa, nhạc cụ.

Trang trí – quảng cáo: Cắt acrylic, gia công PVC, tấm tường MDF, phay kim loại mềm (nhôm, đồng).

Vật liệu gia công: MDF, gỗ tự nhiên, ván ép, ván dăm, PVC, acrylic, tấm nhôm composite (ACP).

Phân tích cấu hình & linh kiện chi tiết

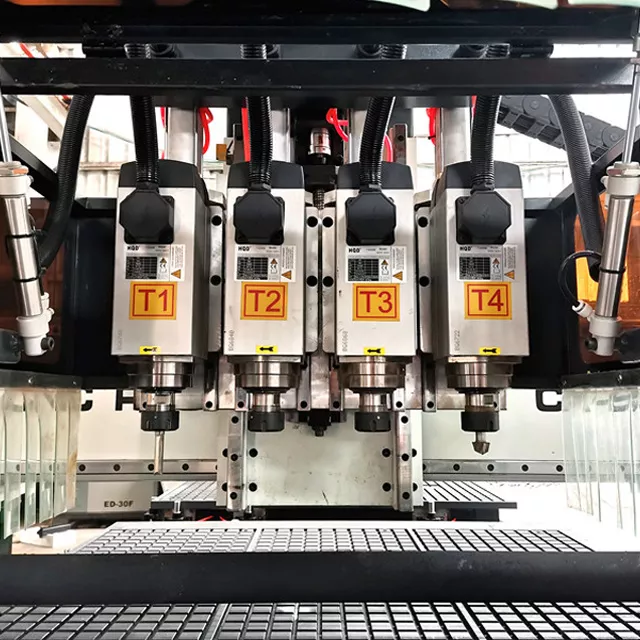

Hệ thống đa trục khí nén: Sử dụng xi lanh khí nén chất lượng cao để nâng – hạ trục chính. Thiết kế này ít xảy ra lỗi cơ khí hơn so với các hệ thống thay dao dạng ổ xoay phức tạp, mang lại độ tin cậy cao và phù hợp cho sản xuất liên tục.

Thanh răng – bánh răng xoắn: So với thanh răng thẳng, bánh răng xoắn cho khả năng ăn khớp êm hơn và truyền mô-men xoắn lớn hơn. Nhờ đó, bề mặt cắt trên ván melamine và ván phủ laminate mịn hơn, giảm sứt mẻ cạnh.

Ray dẫn hướng tuyến tính Đài Loan: Sử dụng ray Hiwin hoặc PMI chính hãng. Khả năng chịu tải cao giúp dầm máy di chuyển ổn định, không rung giật, đặc biệt quan trọng để đảm bảo độ chính xác đường chéo khi gia công cánh tủ.

Ưu Điểm Cốt Lõi

Chuyển Dao Khí Nén Tức Thì: Loại bỏ hoàn toàn thời gian chờ do thay dao thủ công hoặc di chuyển của ATC tuyến tính, giúp tăng sản lượng hàng ngày lên đến 30%.

Kết Cấu Công Nghiệp Hạng Nặng: Bàn máy được hàn từ thép ống dày và xử lý tôi khử ứng suất, đảm bảo máy luôn cứng vững và chính xác ngay cả sau nhiều năm vận hành tốc độ cao.

Tự Động Hóa Hiệu Quả Về Chi Phí: Cung cấp 80% chức năng của trung tâm gia công ATC cao cấp nhưng chỉ với khoảng 60% chi phí đầu tư.

Hệ Thống Hút Bụi Thông Minh: Mỗi trục chính có chụp hút bụi độc lập, lực hút chỉ tập trung vào dao đang hoạt động, giúp xưởng sản xuất sạch sẽ hơn.

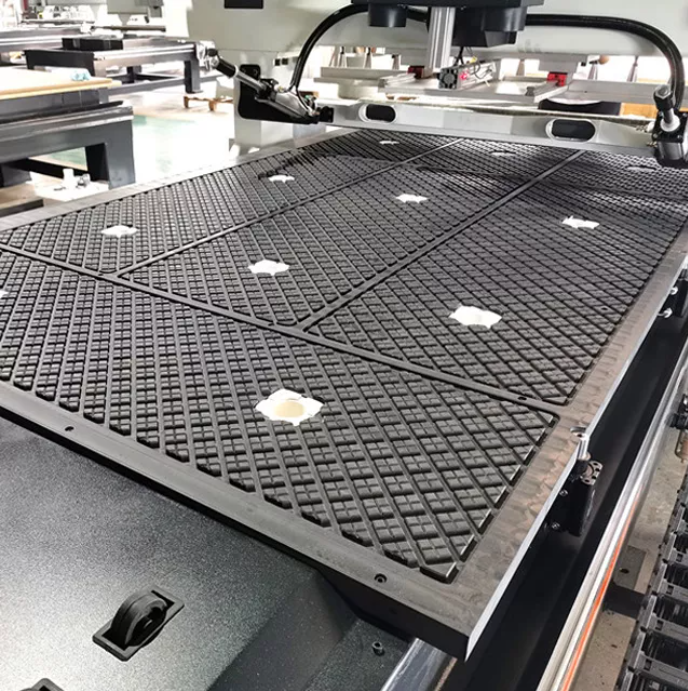

Bàn Hút Chân Không: Trang bị bàn hút chân không nhiều vùng kết hợp với bơm công suất lớn, giữ chặt các tấm MDF, plywood hoặc ván dăm nguyên khổ trong quá trình cắt nặng.
