Giới thiệu
Máy khắc đá có thể dùng để khắc đá granite, đá marble, đá xanh (bluestone), đá sa thạch, kính và các vật liệu đá khác. Máy có thể khắc đá granite và các loại đá cứng khác với độ sâu lên đến 3mm; đồng thời có thể khắc và cắt đá marble, đá xanh, v.v.
Tổng quan sản phẩm

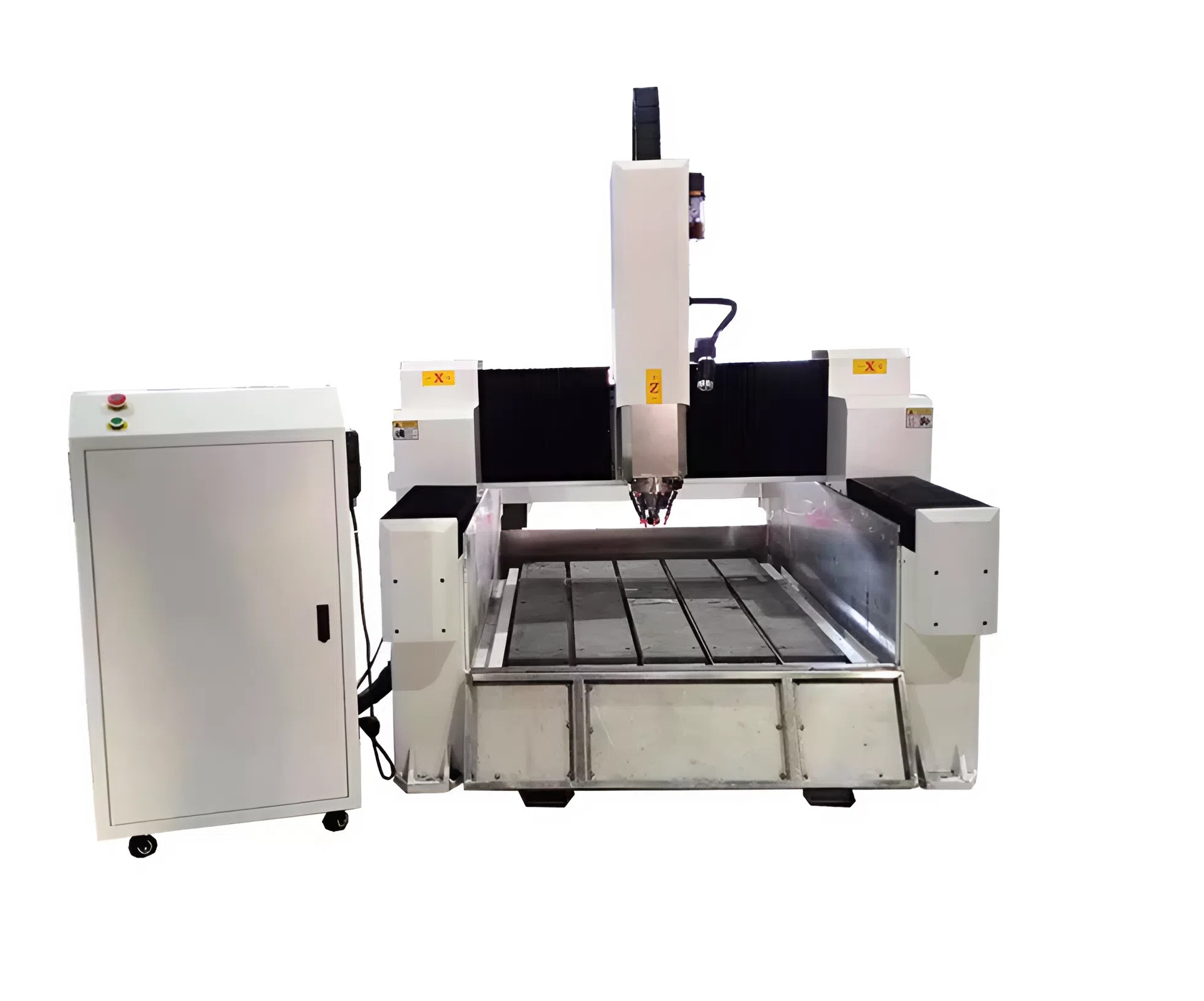

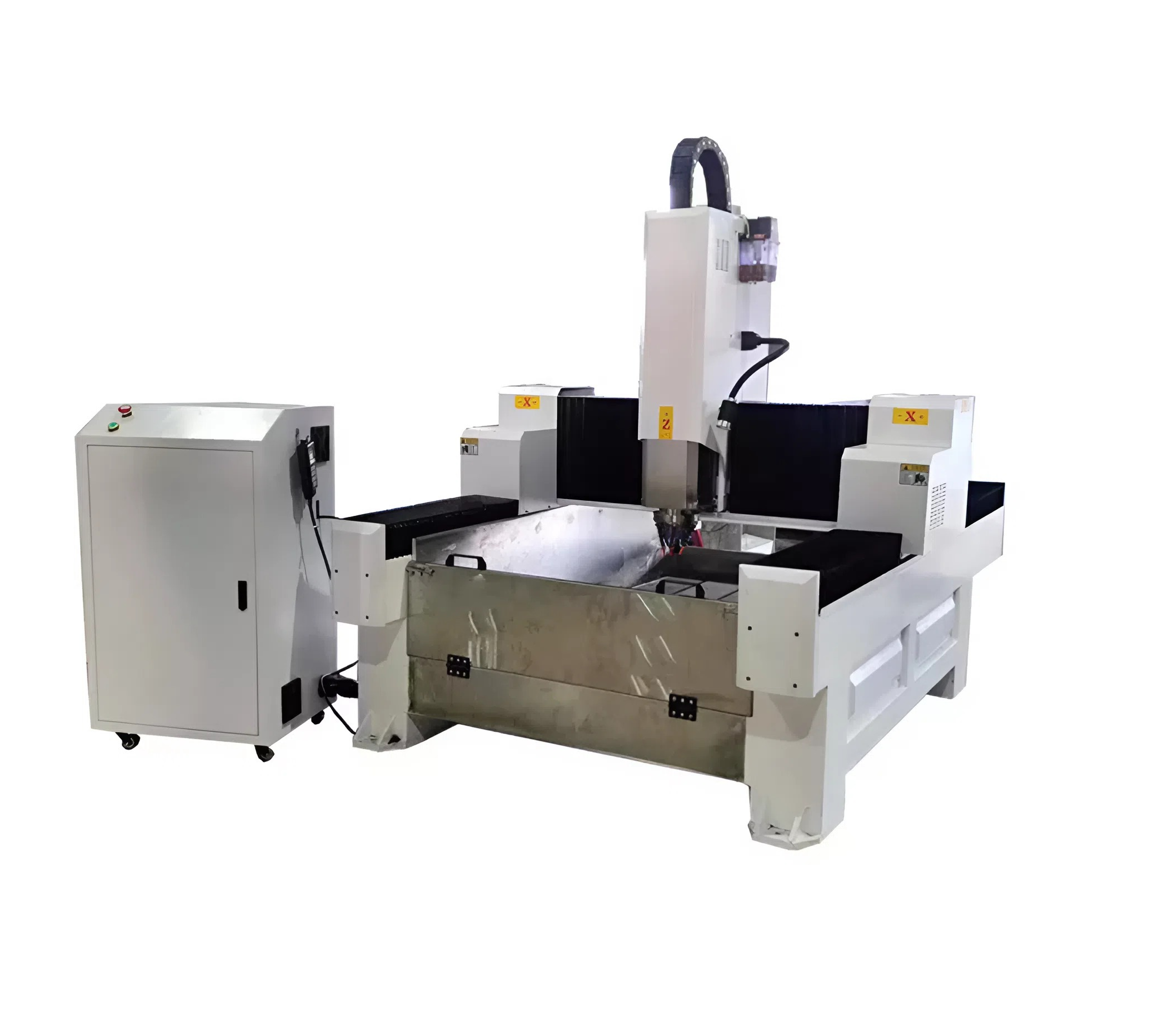

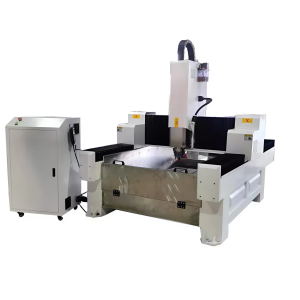

Máy CNC khắc đá 1325 được thiết kế chuyên dụng để gia công các loại đá tự nhiên và đá nhân tạo có độ cứng cao. Trong khi các máy router thông thường dễ hư hỏng do rung động mạnh và bụi đá khi cắt đá, thì máy vẫn vận hành ổn định và bền bỉ.
Máy được trang bị thiết kế “bể nước” (Water-Bath) chuyên dụng với bồn inox và hệ thống vòi phun làm mát kép. Thiết kế này giúp mũi dao kim cương luôn được làm mát trong nhiều giờ khắc liên tục, hạn chế gãy mũi và kéo dài tuổi thọ dao. Dù là khắc chữ tinh xảo trên bia mộ hay phay tạo hình cạnh mặt bàn bếp, máy đều mang lại kết quả ổn định và bề mặt hoàn thiện mịn đẹp.
Ưu điểm nổi bật
Hệ thống ống xếp chống nước & chống bụi
Toàn bộ ray dẫn hướng và thanh răng được bao bọc bởi ống xếp bảo vệ dạng đàn hồi, ngăn bụi đá mài mòn và nước bùn xâm nhập vào các bộ phận truyền động quan trọng, giúp kéo dài đáng kể tuổi thọ máy.
Bồn nước inox
Bàn làm việc được bao quanh bởi máng inox chống ăn mòn, tích hợp hệ thống lọc và tuần hoàn nước, giúp sàn xưởng luôn khô ráo và đáp ứng các yêu cầu về môi trường.
Thân máy trọng tâm thấp
Khung máy được hàn từ thép hộp vuông thành dày và xử lý nhiệt, có khả năng chịu tải lớn (bia mộ, tấm đá lớn) mà không bị biến dạng hay rung lắc trong quá trình gia công.
Trục chính mô-men xoắn cao
Trang bị tiêu chuẩn trục chính làm mát bằng nước công suất 5.5KW (tùy chọn 7.5KW), cung cấp mô-men xoắn lớn ở tốc độ thấp, đáp ứng yêu cầu mài và cắt đá granite mà không bị hụt lực hay đứng trục.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Model | Máy CNC khắc đá 1325 |
| Hành trình làm việc X, Y, Z | 1300 × 2500 × 300 mm (trục Z tùy chỉnh) |
| Công suất trục chính | 5.5KW / 7.5KW, trục chính cao tần làm mát bằng nước |
| Tốc độ trục chính | 0 – 24.000 vòng/phút |
| Động cơ & driver | Động cơ bước mô-men xoắn cao (Leadshine 860H) / Servo lai |
| Hệ điều khiển | NcStudio (dạng PC) hoặc DSP A11 |
| Truyền động trục X, Y | Thanh răng – bánh răng xoắn chính xác |
| Truyền động trục Z | Vít me bi TBI (Đài Loan) |
| Ray dẫn hướng | Ray trượt vuông HIWIN/PMI 25mm |
| Hệ thống làm mát | Làm mát dao hai vòi phun + bơm tuần hoàn nước |
| Kết cấu bàn máy | Bàn nhôm rãnh T kết hợp bồn nước inox |
| Độ chính xác gia công | ±0.05 mm |
| Điện áp làm việc | AC 380V / 50Hz / 3 pha |
Ngành nghề & vật liệu ứng dụng
Ngành bia mộ – tưởng niệm
Khắc chữ, chân dung và hoa văn trên bia mộ, tượng đài bằng đá granite.
Đá kiến trúc
Chạm khắc phù điêu 3D cho khung lò sưởi, cột La Mã (khi trang bị trục xoay) và ốp tường ngoại thất.
Nhà bếp & phòng tắm
Cắt lỗ chậu rửa và đánh bóng cạnh cho mặt bàn đá thạch anh và đá marble.
Trang trí
Tạo hoa văn gạch ceramic và khắc kính.
Cấu hình chi tiết & phân tích linh kiện

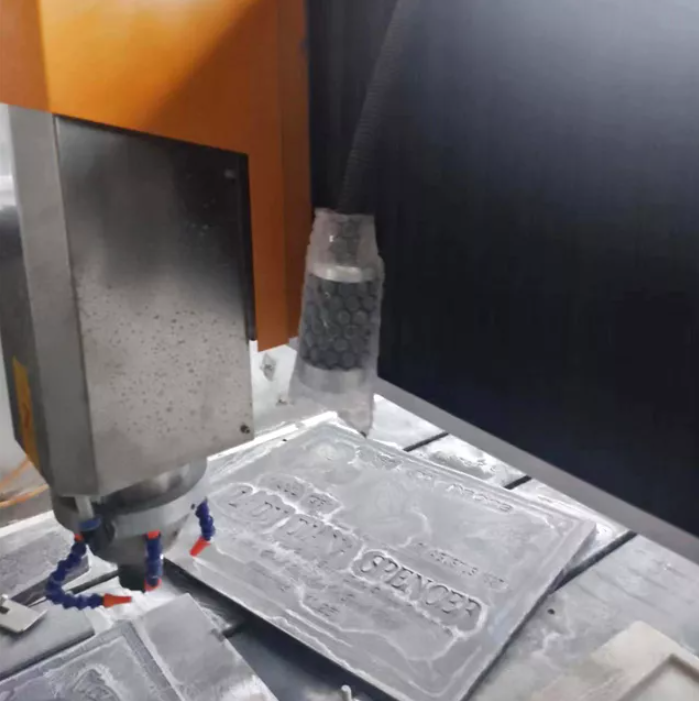

Hệ thống làm mát kép
Gia công đá sinh ra lượng nhiệt rất lớn. Máy được trang bị bơm nước chuyên dụng, phun dung dịch làm mát trực tiếp vào mũi dao từ hai hướng. Điều này giúp rửa trôi bùn đá (slurry) và ngăn mũi dao kim cương bị quá nhiệt hoặc cháy dao.
Bánh xe hỗ trợ lên phôi
Để giảm sức lao động cho người vận hành, phía trước máy được trang bị các bánh lăn chịu tải nặng. Nhờ đó, các tấm đá lớn và nặng có thể được đẩy trượt lên bàn máy một cách dễ dàng, hạn chế nguy cơ chấn thương lưng và tránh sứt mẻ phôi đá.
Hệ điều khiển NcStudio
Khuyến nghị sử dụng hệ điều khiển NcStudio chạy trên máy tính cho các ứng dụng gia công đá. Chức năng “Look-Ahead” cho phép hệ thống tính toán trước tốc độ quỹ đạo, đảm bảo giảm tốc mượt mà tại các góc cua, tránh sứt mẻ cạnh đá khi chạy các đường cắt gấp.
