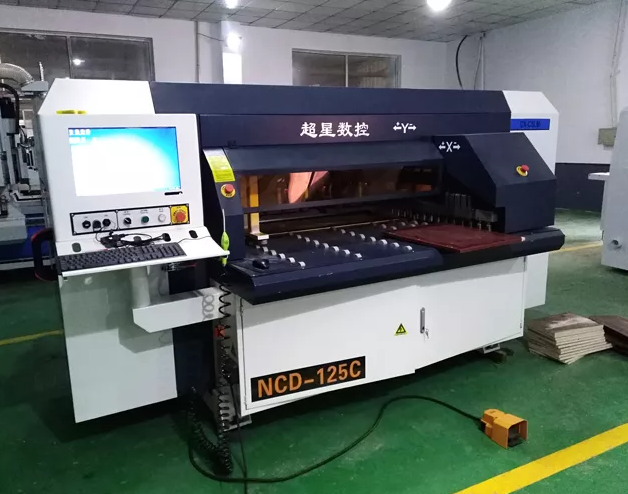

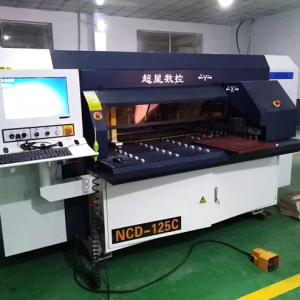

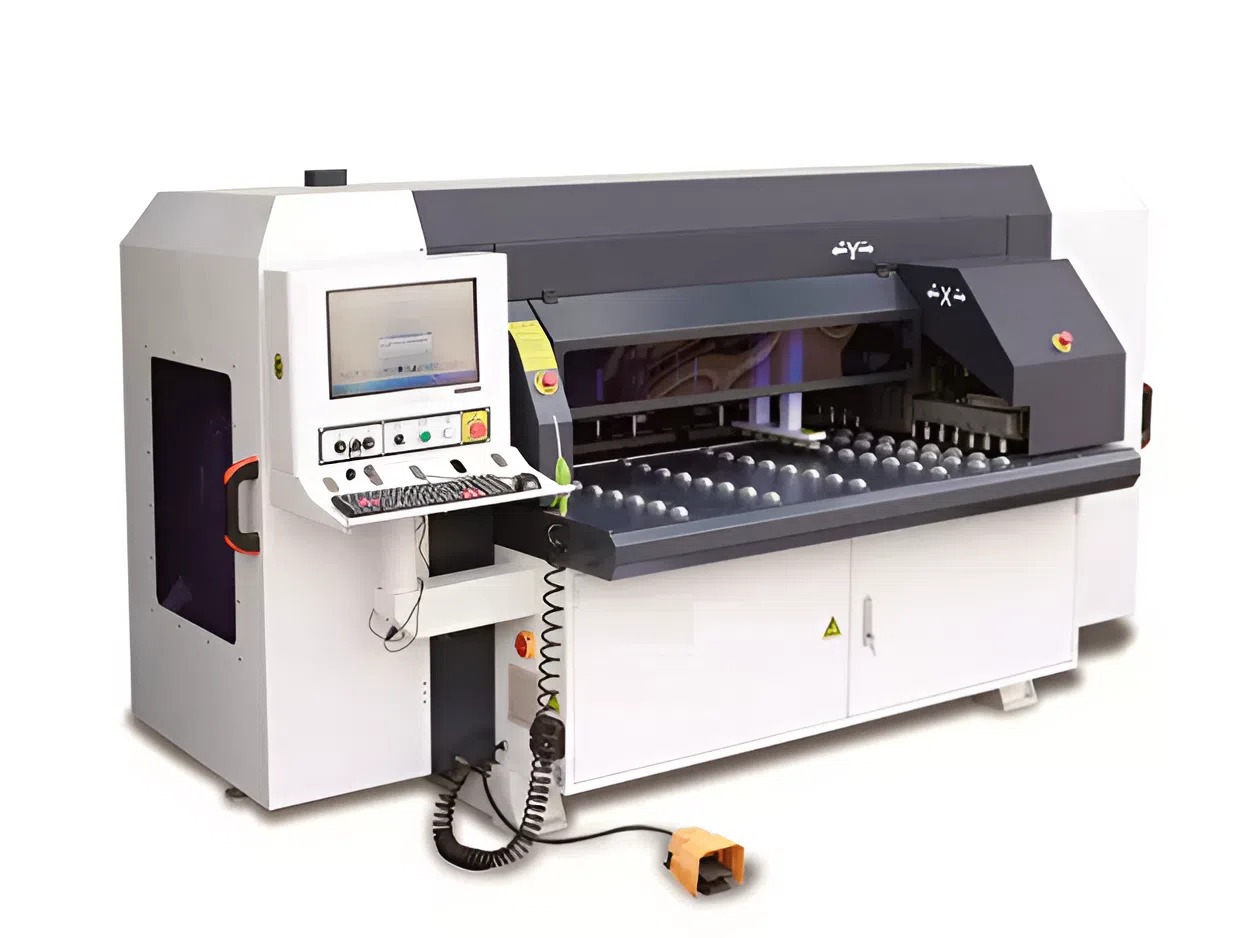

MÁY KHOAN CNC 5 MẶT CX-125C

Giới thiệu

Trung tâm gia công khoan CNC 5 mặt CX-125C là giải pháp nâng cấp hiệu suất tối ưu cho các nhà sản xuất nội thất ván. Máy được thiết kế để gia công các mẫu khoan phức tạp trên 5 mặt (bề mặt trên + 4 cạnh) chỉ trong một lần gá kẹp, giúp loại bỏ thao tác lật phôi và đo đạc thủ công.

Với hệ thống quét laser thông minh, người vận hành chỉ cần quét mã vạch, máy sẽ tự động tải file khoan, định vị kẹp khí nén tải nặng và thực hiện khoan chính xác cho cam khóa, chốt gỗ (dowel) và bản lề.

Máy là đối tác hoàn hảo cho các máy nesting CNC, mang lại tốc độ cao, độ chính xác tuyệt đối và sẵn sàng cho khâu lắp ráp không lỗi.

Thông số kỹ thuật

Hạng mục	Thông số
Model	Superstar CX-125C
Chiều dài tấm ván tối đa	2800 mm
Chiều rộng tấm ván tối đa	1250 mm
Độ dày tấm ván tối đa	10 – 60 mm
Tốc độ chạy tối đa	80 – 100 m/phút
Cấu hình khoan	Khoan dọc + khoan ngang (tích hợp trên/dưới & cạnh)
Cụm spindle	Spindle làm mát bằng gió 3.5 kW (dùng soi rãnh/phay)
Tốc độ quay	18.000 vòng/phút (spindle) / 4.000 vòng/phút (cụm khoan)
Hệ điều khiển	Hệ điều khiển PTP công nghiệp (kèm máy quét mã vạch)
Động cơ truyền động	Servo mô-men quán tính cao (Delta / Yaskawa)
Truyền động	Thanh răng – bánh răng xoắn chính xác + vít me bi (trục Z)
Điện áp làm việc	AC 380V / 50Hz / 3 pha

Cấu hình chi tiết & phân tích linh kiện

Cụm khoan tích hợp

Máy được trang bị khối khoan đa trục chuyên dụng, hỗ trợ chuyển đổi nhanh giữa các kích thước mũi khoan khác nhau. Nhờ đó, máy có thể khoan đồng thời các lỗ chốt gỗ 8 mm, cam khóa 15 mm và lỗ vít 5 mm mà không cần thay dao.

Kết cấu cổng máy tải nặng

Khung máy được chế tạo từ thép tôi luyện, đã qua xử lý lão hóa khử ứng suất bên trong, giúp máy luôn cứng vững, không rung lắc ngay cả khi khoan gỗ cứng hoặc MDF dày ở tốc độ cao.

Hệ truyền động servo

Sử dụng động cơ và driver servo cao cấp (như Delta hoặc Yaskawa) để đảm bảo tăng/giảm tốc nhanh. Điều này giảm thời gian chạy không tải và giúp đầu khoan di chuyển tức thì giữa các vị trí khoan, nâng cao hiệu suất tổng thể.

Ngành nghề & vật liệu áp dụng

Nội thất tủ theo yêu cầu: Tủ bếp, tủ lavabo, hệ tủ quần áo cần các liên kết cam khóa và chốt gỗ phức tạp.

Nội thất văn phòng: Sản xuất số lượng lớn bàn làm việc, hộc tủ, tủ hồ sơ, kệ sách.

Thi công nội thất thương mại: Quầy trưng bày, shop fitting và ốp panel kiến trúc.

Vật liệu tương thích: Ván dăm (MFC), MDF, ván ép (plywood), gỗ tự nhiên và OSB.
